地埋式一体化预制泵站：设计条件

预制泵站在抗洪排涝、污水治理等工程建设中被广泛的应用，发挥了巨大的价值。同时提高了环境改变所带来的便捷优势，地埋式一体化预制泵站埋于地下，有利于保温，在北方寒冷季节仍可正常运行，具有占地面积小，建设周期短，智能运维管理，安全可靠性强，集成模块化的新型泵站。

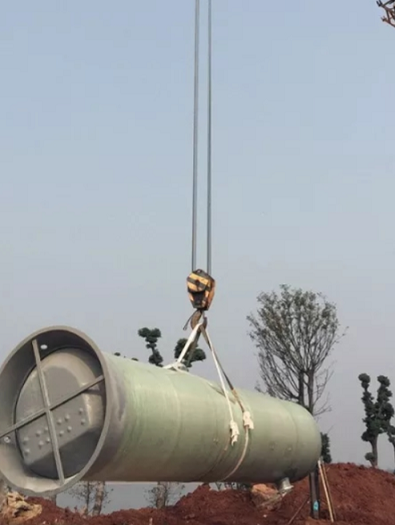

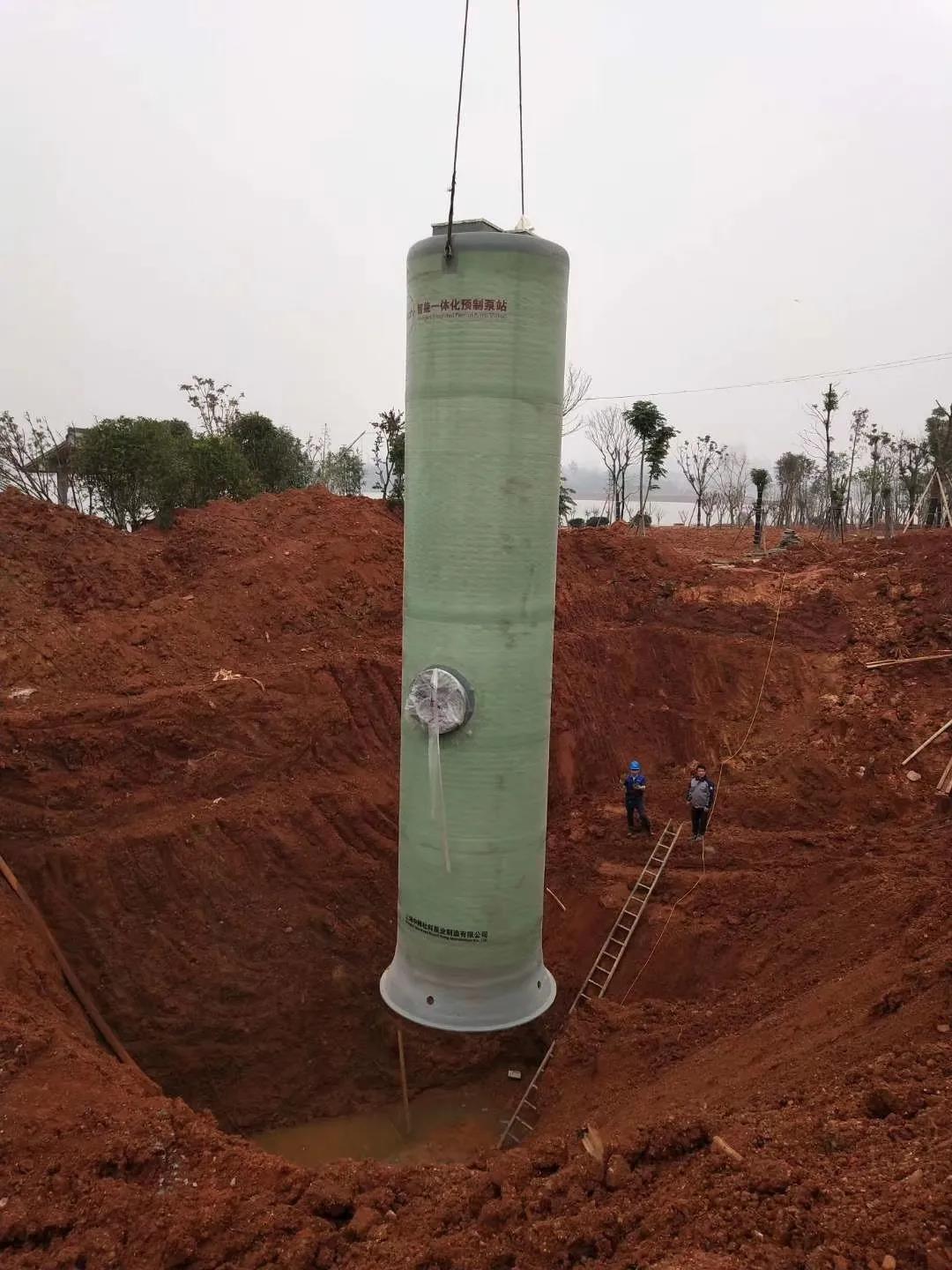

杜科经典样板工程案例

多功能控制设计条件

(1) 泵的性能试验规程应以ISO9906/2为准。

(2) 每台泵应能泵送雨/污水。

(3) 潜污电机须能连续运行、间歇运行和长期停止状态后恢复运行。

(4) 潜污泵应是立式、单级和可脱卸的具无阻塞性潜水泵，并与潜水电机的轴为一个整体。

① 泵站须配套性能优越的污水泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。泵的所有旋转部件（包括电机）在制造时均须进行动、静平衡实验。泵运转噪音低于80dB(A)。

② 潜污电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮和耐磨环组成。水泵壳体的出水口应为径向，弯座出水口中心线应与电机中心线在同一平面内。为了确保流量稳定且没有过多涡旋，水力部件应设计和制造成没有锐利的棱角。泵弯座出口法兰应按ISO标准，公称压力为1MPa。

③ 除非有其它规定，潜污泵输送的介质为含有固体颗粒的污水。潜污泵应能通过直径为75mm的颗粒以及长纤维，并应能通过破布、废纸和塑料等而不发生堵塞现象，可靠和无故障运行以及高效率将成为选择水泵的主要因素。

④ 潜污泵自耦安装，配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。运行费用低，微泡曝气机的曝气量大，能耗低于其它曝气产品，气泡直径小，溶解氧多，氧利用率高，故可间歇式曝气，耗电超低。污染物降解效率高，调试周期短。

应用领域

控制系统

● 控制柜采用不锈钢箱体，双层门，防护等级IP65；

● 采用plc控制器、触摸屏和工业网络、GPRS通信构成控制系统、杜科预制泵站运维监控平台；

● 触摸屏可设置水泵启、停的水位，可设置粉碎型格栅启动、停的时间间隔；

● 泵站的运行数据及报警、故障信息可在触摸屏上显示并远传；

● 水泵可选择直启、软启、变频启动方式；

● 泵站可实现自动控制、手动控制、远程控制。

格栅系统

● 格栅分提篮格栅和粉碎格栅两种；

● 格栅配置在泵站进口端；

● 提篮格栅和粉碎格栅一般二选一；

● 提篮格栅成本低，后期人工维护成本较高；

● 粉碎格栅一次性投入成本较大，后期维护成本少。

产品优势

● 施工周期短：泵站工厂整机制造，施工只需一周可正常运行；

● 占地面积小：10万吨/天处理量泵站，占地面积只需20平方米；

● 使用寿命长：池体采用高强度GRP玻璃钢，使用寿命50年；

● 维护成本低：全自动无人值守运行，远程智能管理。

解决方案

1.稳定

（1）泵站底座多重抗浮设计应用保障泵站运行稳定；

（2）防沉积底座设计应用；

（3）底部反冲洗装置应用；

（4）泵站筒体多重保温措施保障泵站极寒天气稳定运行；

（5）控制系统温湿度调节，保护电器元器件。

2.安全

（1）筒内有毒气体检测；

（2）专利技术有效清除筒内有毒气体；

（3）新鲜空气往筒内输送；

（4）保持泵站内部空气清新，保障作业安全；

（5）双向动力管道式新风系统。

3.智能

（1）提篮格栅满渣检测及自动清理；

（2）粉碎格栅防堵预警功能；

（3）智能保障泵站进水工况的稳定；

（4）智能雨污分流系统缓解雨污合流对后段处理的难度。
